초음파 자동검사(C-Scan)

  • C-Scan 자동검사법은 물이나 기름(Oil)에 검사체를 침수 시킨 상태에서 X-Y-Z-R 4축 자동제어 장치를 이용하여
    재료내부 검사나 베어링 접합부의 박리여부를 정밀하게 검사하고 평가할 수 있다.

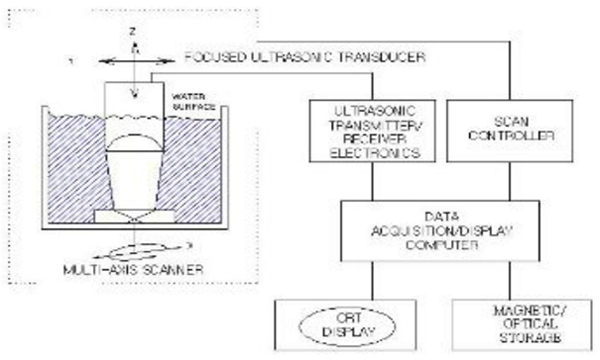

C-Scan 수침검사 개념도

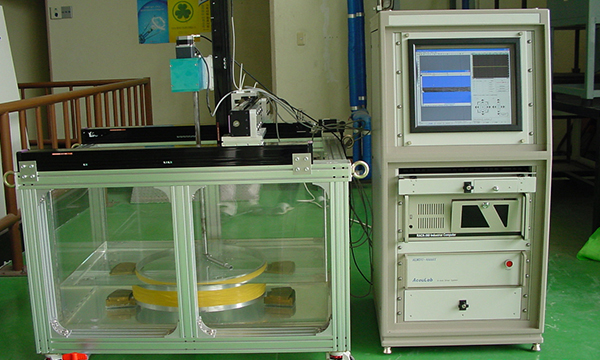

C-Scan 수침 자동검사 시스템

TOFD 기술

  • 산업 구조물의 가동중에발생하는 균열과 같은 형태의 결함 끝부분(Tip)에서 입사한 초음파가 회절(Diffraction) 되는
    현상을 이용하여 구조물내의이상 유무를 검출하는 기술
  • 용접부적용시기존 방법에 비해 자동화가 쉽고, 검사속도 10배 이상 단축
  • 용접부검사의 70% 이상인 방사선투과검사(RT)를 대체할 검사방법
  • 펄스-에코법에비해 균열의 깊이 및 크기 측정이 정확하다

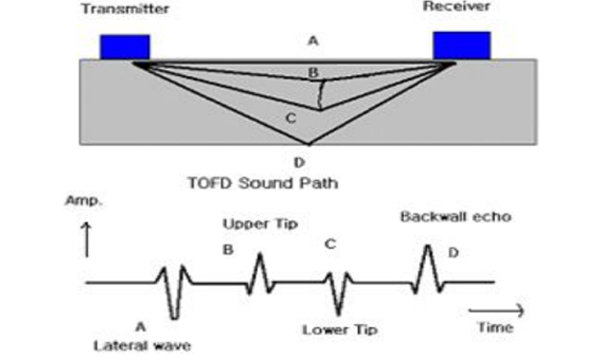

TOFD A-Scan Image

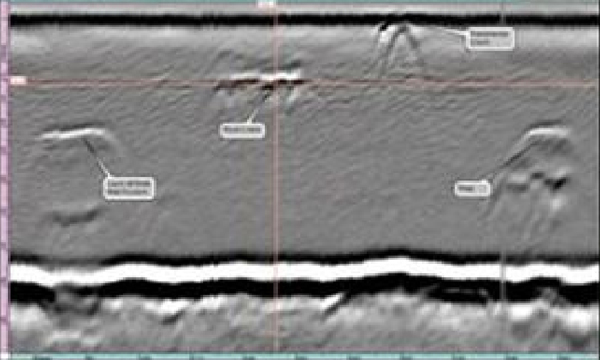

TOFD D-Scan
