SPD 검사장치

SPD 기술
  • 스트레스 위치 검출 기술은 용접부 품질을 실질적이고 신속하게 검사하는 방법
  • 적용규격 : ISO-24497
  • 용접부 결함과 응력집중 위치를 정확히 추출

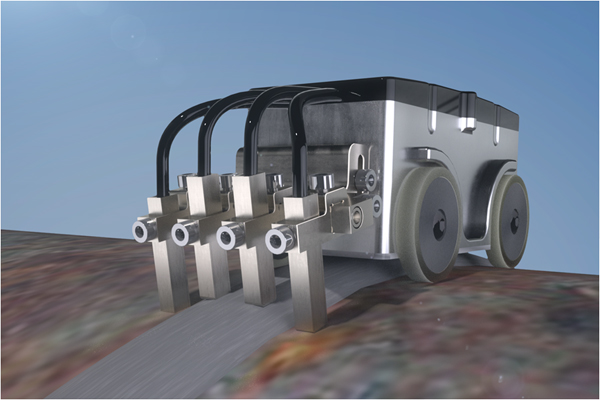

스트레스 위치 검출기 : Stress Position Detector

SPD 기술 소개 동영상
SPD 장점
  • 무선 스캐너는 편리성과 안전을 확대
    • 장치 조작의 편리성 제공
    • 검사속도 : 10M/분[평판 용접부 기준]
  • 한번 Scan으로 용접단면 전체를 검사수행

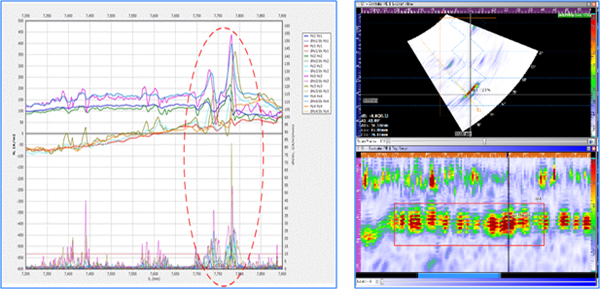

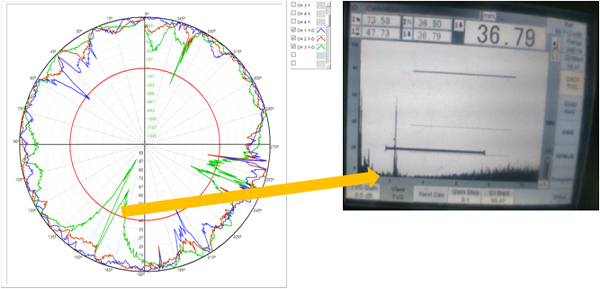

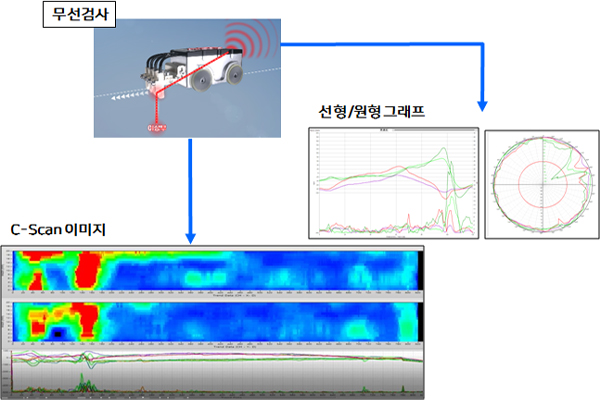

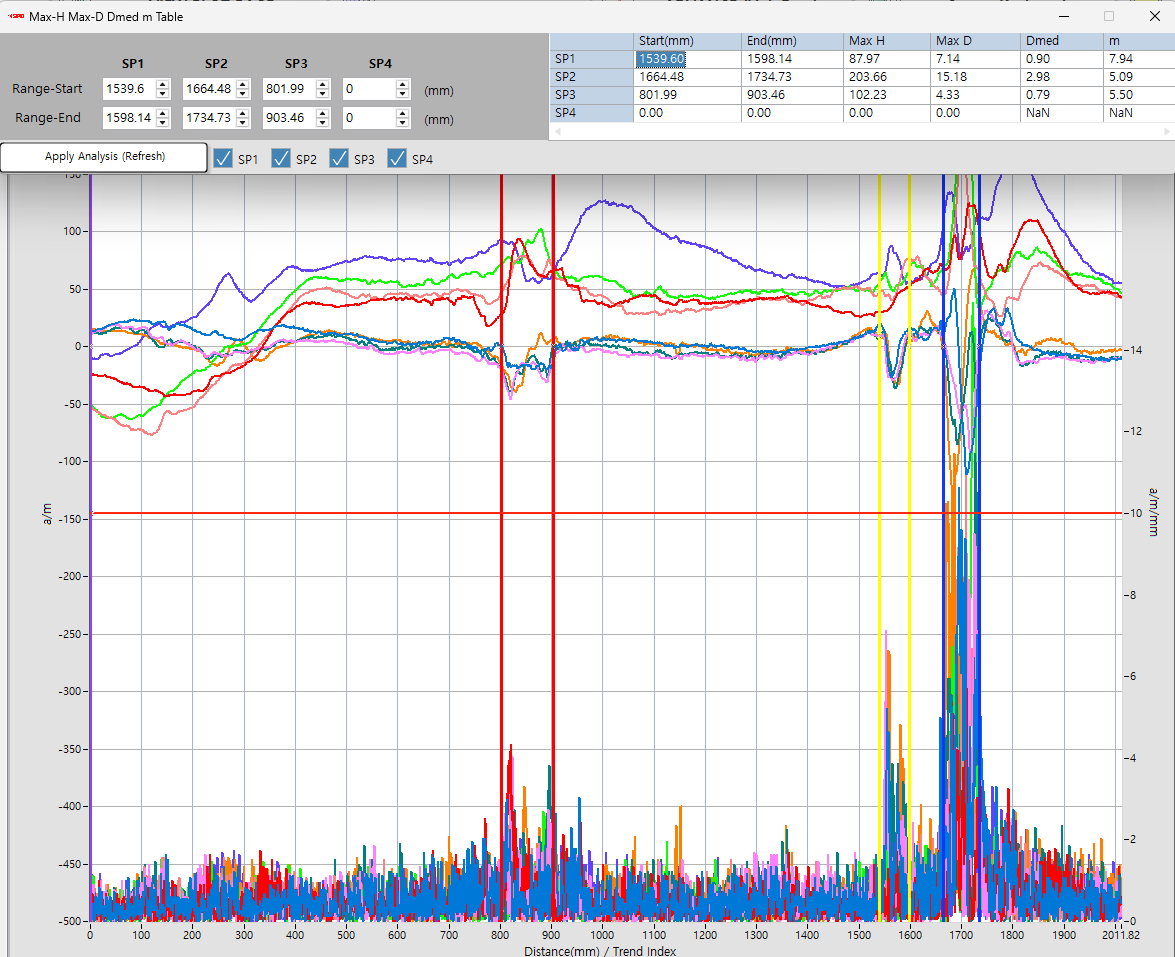

  • 검사결과는 A-Scan, C-Scan 형식으로 표현
  • 검사결과 Data는 Excel로 추출 가능
SPD 원리
  • 검사 대상의 자왜현상(Magnetostriction)을 검출하는 방법
  • Magneto-Elastic Effect : 반복하중시 잔류 자기장 발생

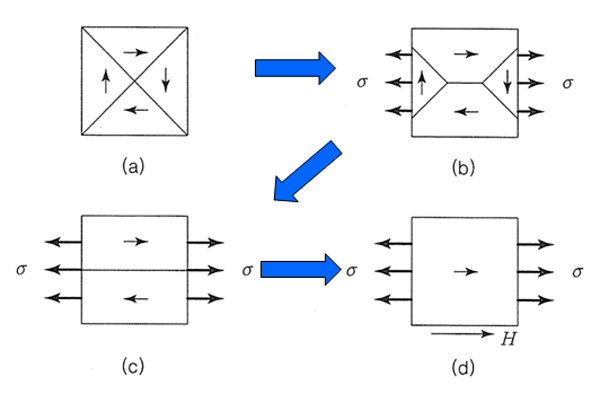

인장하중에서 자구의 변화

SPD 적용사례
  • 발전소 검사 : 보일러 5기(배관, 튜브, 수냉벽등)
  • 관형철탑 171기 검사
  • 조선, 해양플랜트, 발전, 철도, 교량등

고압배관 검사


관형철탑 용접부 검사

SPD 스캐너 종류

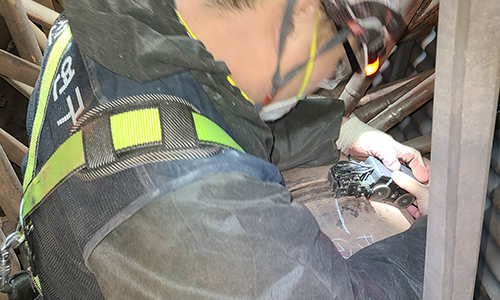

배관 용접부 검사 스캐너 및 현장검사

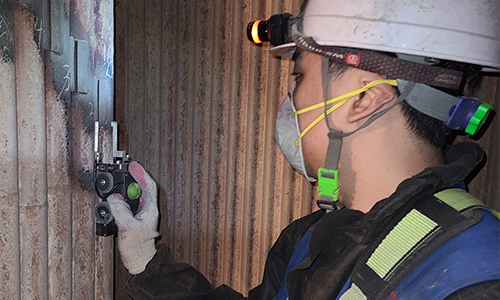

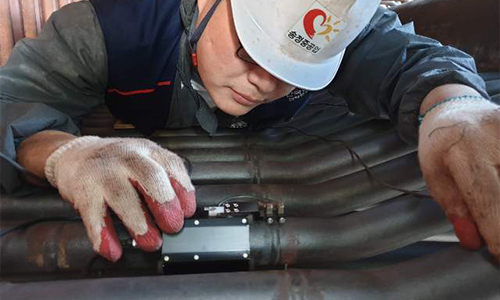

수냉벽검사 스캐너 및 현장검사

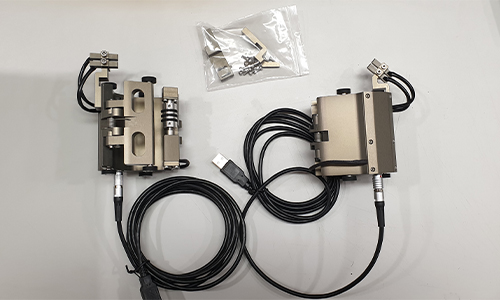

소구경튜브검사 스캐너 및 현장검사

Stress Position Detector Price List

US$

Item Model Description Price 비고
Scanner SPD4 4Sensors 8channels 5,500 6,500(wifi)
SPD2 2sensors 4channel 3,500
SPD4+SPD2 9,000 10,000(wifi)

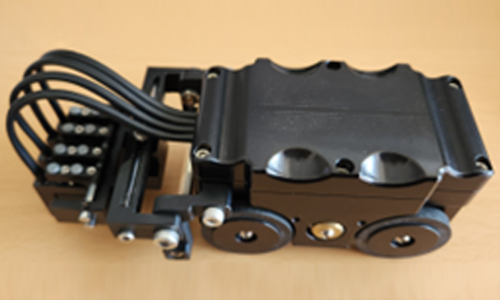

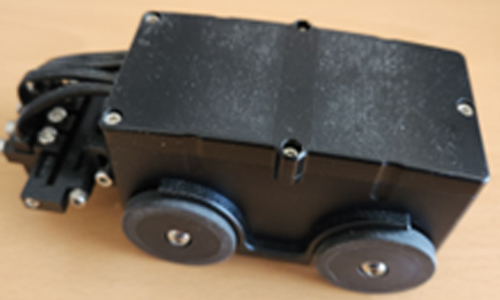

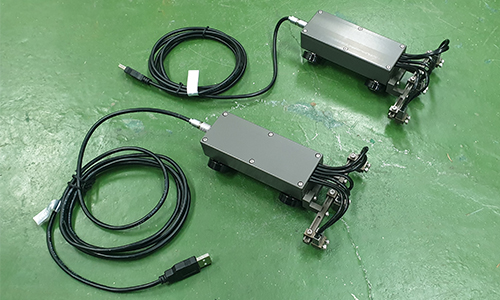

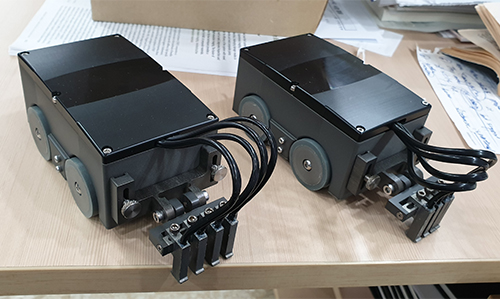

[SPD4]

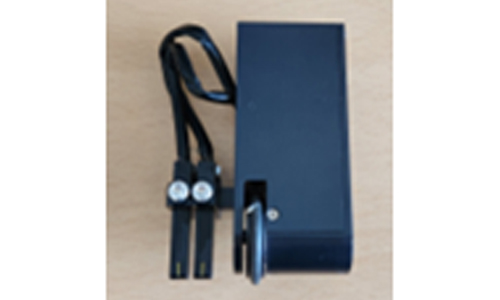

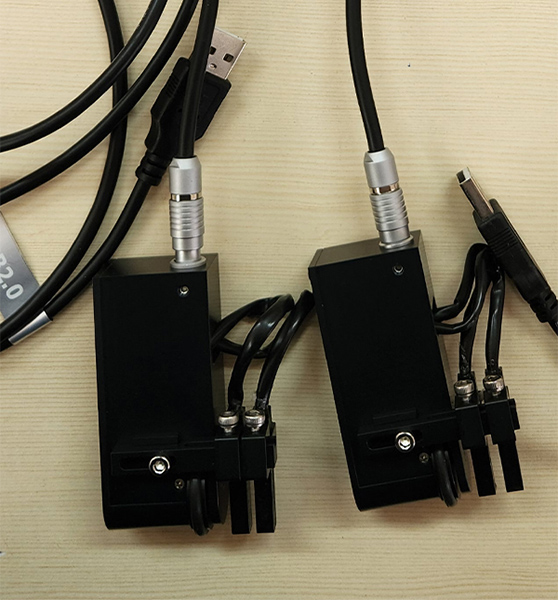

[SPD2]

Case Scanner box 40CM X 35CM 500 Aluminum
S/W DAQ Data acquisition & Contol 12,000
Analysis Signal analysis

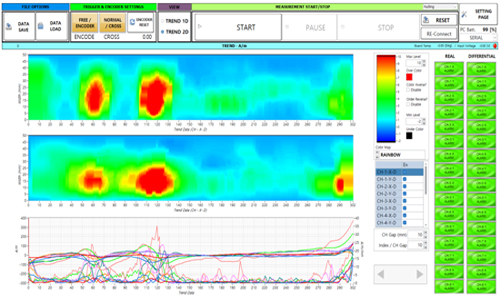

[DAQ program]

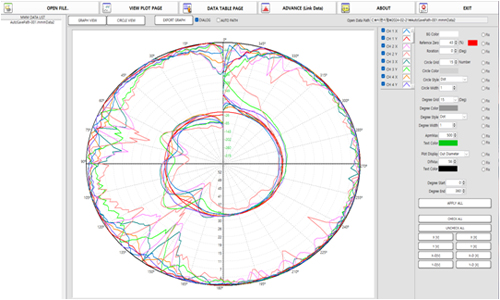

[Analysis program]

운영PC Window11 16G Ram 1,000 2,800
  • 납기 : 주문후 1개월
  • SPD2는 유선연결만 가능함
  • A/S 기간 : 1년
  • 스캐너는 검사환경에 따라 수정 변경공급 가능함.

교정시편

초음파 검사용 교정 및 결함시편 제작
  • 초음파 검사대상체에 가장 적합한 교정시편을 검사자의 편의성과 실질적 검사신뢰성을 확인할 수 있는 다양한 시편을 설계/제작 공급합니다.
  • 용접결함 시편 : LF(용융불량), Porosity(기공), Crack, IP 결함 및 Notch형 정밀결함
와전류 검사용 교정시편
  • 콘덴서 튜브 및 열교환기 튜브 교정 시편을 ASME 코드에 따라 정밀하게 제작합니다

정밀 스캐너

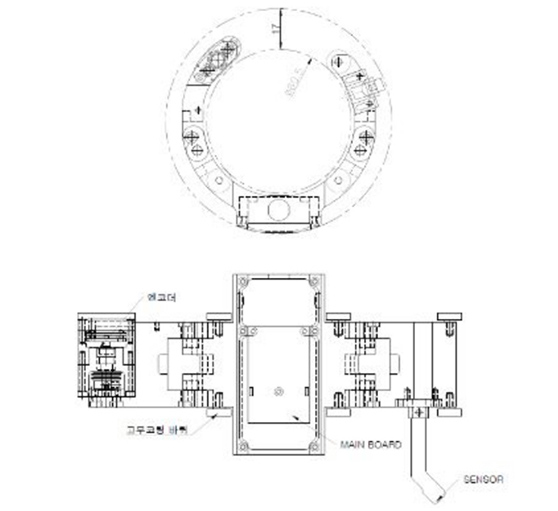

소형튜브 외경에 다양하게 대응하는 그립형 스캐너 설계/제작
  • 검사적용 방법에 따라 SPD 센서 및 초음파 센서를 다양하게
    부착하여 사용할 수 있습니다.
국소부 검사용 SPD 스캐너
